Шаг 47 - Привязка растра

Одна из проблем, которая возникает при работе с растром это то, что растр сам привязывается куда хочет. Но если карта довольно большая это нас не как не может устроить. Нам растр нужен в определенном месте. Как это делаться с использованием ArcInfo читайте в соответствующем разделе. Кроме того, можно создать каталог изображений об этом я уже писал. Последнее это создание файла привязки. Файл привязки это обычный текстовый файл с таким содержанием.

размер пиксела по оси X в единицах поверхности
условия вращения
условия вращения
размер пиксела по оси Y в единицах поверхности
x-координата центра верхнего левого пиксела
y-координата центра верхнего левого пиксела

Есть правило его имени. Первое это он должен быть точно такого имени, но к расширению добавляться буква W. Он должен быть в том же каталоге.


Давайте пробовать. Вот пример файла.

5.0
0.0000000
0.0000000
-5.0
412006.35
412006.35

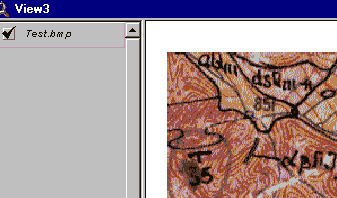

Добавляем его в вид.


Поменяем размер пикселя по оси X, сохраним файл и опять добавим тот же рисунок.

10.0
0.0000000
0.0000000
-5.0
412006.35
412006.35

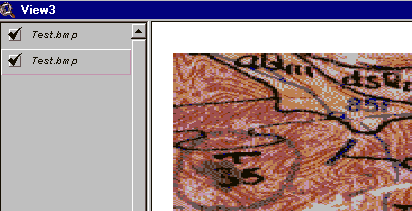

Рисунок на том же месте, но растянут. Дальнейшие эксперименты можете поставить сами.
